建立雙河水廠自動加藥係統

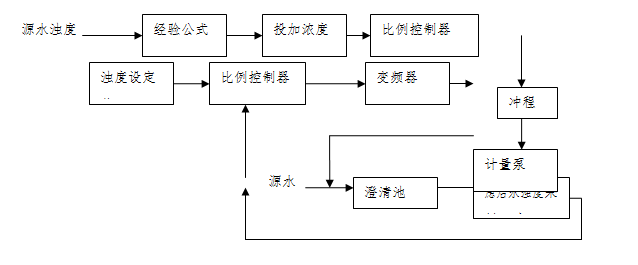

水廠加藥係統的自動控製屬於大滯後過程。由於調節過程的滯後增加而使超調增大，大滯後會降低加藥控製係統的穩定性。解決純滯後係統問題對水廠實現加藥自動化的重要性不言而喻。蜜桃亚洲AV无码一区二区三区采用前饋 － 反饋控製結構，設計自動加藥PLC控製站，采集水廠進水量和濁度，PLC 根據進水流量自動調整加藥計量泵的工作頻率，調節混凝劑拒絕投加量。其控製過程實施方案原理圖：

2、建立澄清池排泥係統，濾池反衝洗係統

設計澄清池排泥，濾池反洗PLC控製櫃，根據原水水質濁度的變化實現澄清池定時排泥自動控製，實現定時、定量排泥。根據濾池水位實現濾池反洗自動控製。控製功能自動、手動可以互相切換。

澄清池排泥頻次的設定

澄清池排泥頻次的設定濾池反衝洗頻次的設定：當每格濾池的水位達到4米時立即進行自動反衝洗，反衝洗時間為5分鍾，並根據實際運行情況，衝洗時間可調節。

3、建立二氧化氯設備自動投加控製係統

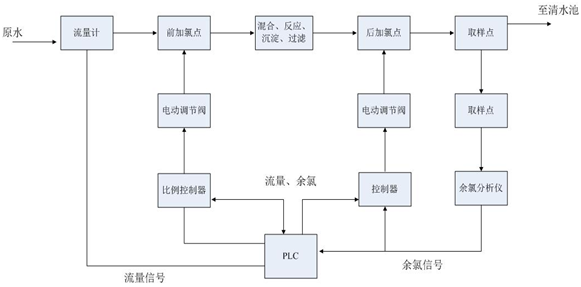

目前水廠采用慮前加氯，根據二氧化氯的測定值手動設定二氧化氯發生量。由於手動設定投加量不能及時跟蹤供水量和餘二氧化氯的變化，往往造成投加量不足或過多，既不經濟，又不能很好的保證水質的需要。該項目利用二氧化氯發生器現有的PLC控製接口，實時采集進廠水流量和餘氯值，並根據進廠水流量和在線餘氯值，實時控製兩台二氧化氯發生器設備（係統設定為一用一備模式）的工作狀態。控製係統構成如下：

當進廠水流量小於150m3/h，且持續時間達到60min以後，開始執行控製發生量為100g/h；當進廠水流量大於150小於200m3/h，且持續時間達到60min以後開始控製投加量為150g/h；當大於200小於250m3/h，且持續時間為60min以上時，控製投加量為200g/h，當進水量大於250小於300m3/h，且持續時間為60min以上時，控製投加量250g/h.確保以上各個階段出廠水二氧化氯值在0. 1mg/L—0.3mg/L。

當出廠水二氧化氯值超過0.3上限值時，監控係統報警並自動將加氯機投加量切換到設定的最小投加量。在以上動作執行中，加氯機的運行狀態、流量設定、投加量的設定均可人為修改。為防止人為誤操作，設置操作權限。

4、建立水廠泵房供水泵運行遠程監控係統

 泵房安裝壓力、電流、電壓、流量變送器，並將這些水泵運行狀態模擬信號遠傳至水廠監控中心平台，用於實時監控水泵運行狀態。監控平台通過軟件對泵房水泵運行實現遠程啟、停、故障報警等運行管理。其主要功能：（1）根據需要，隨時起、停泵；（2）故障停機；當水泵工作狀態(電流，電壓、供水壓力)異常。

5、建立水廠自動化監控平台

水廠監控平台作為監控操作的主要界麵提供如下操作顯示功能：

（1）實時監測水廠的工藝流程狀況及工藝參數（進出廠水流量，濁度，ph值，CLO2，清水池、濾池水位）

（2）實時澄清池排泥，濾池反衝洗工作界麵及運行參數；

（3）實時監測水廠二泵房供水泵的供水壓力和流量；

（4）實現清水池液位，出廠水濁度、供水壓力的越限報警；

（5）泵機設備的報警；

（6）泵機設備運行/停機記錄；

（7）液位，流量，壓力、水質參數工況趨勢圖；

（8）報警事件處理、告示和記錄；

6、係統運行環境及要求

（1）操作係統：支持Windows XP、 Windows7及以上版本；

（2）數據庫權限：開放數據庫管理員權限；具備數據備份和導入功能；

（3）P4 2.8G/256M/40G/光驅/軟驅/100M網卡/鍵盤/鼠標 。

2、項目研究技術路線及關鍵技術

2.1技術路線

第一階段：根據雙河水廠的工藝流程圖和供水設備、設施現狀，製定出水廠自動化控製係統開發方案。

第二階段：根據製定的方案，開展自動化係統的建立。包括澄清池自動排泥，濾池自動反衝洗及混凝劑加藥自動控製等。水廠供水泵的自動啟停、加氯消毒設備的自動調整。

第三階段：建立水廠自動化監控係統平台，並安裝調試。

2.2關鍵技術

（1），采用前饋－反饋控製結構 ，PLC 根據沉澱池進水流量和沉澱後水濁度自動調整計量泵的工作頻率，根據人工輸入或利用 經驗公式計算出的投藥濃度和混凝劑濃度自動控製計量泵的衝程。

（2），二氧化氯發生器配有計量泵投加消毒劑，計量泵的運行采用變頻器調節，變頻器頻率由PLC設定，消毒劑投加量由原水流量和出廠水餘二氧化氯綜合確定，原水流量為比例控製，出廠水餘二氧化氯為反饋控製，流量比例與反饋控製由PLC實現。

3、主要技術經濟指標

工藝運行數據采集準確率100%；

控製係統響應時間≤2s；

澄清池出水濁度≤5NTU，濾池出水濁度≤1NTU；

出廠水餘二氧化氯控製在0.1—0.3mg/l之間。

4、技術創新點

本項目所涉及研究內容的技術創新點如下：

原水濁度和原水流量前饋控製自動加藥控製技術。

三、項目計劃

四、預期提交的主要成果資料

項目的研究與建設主要形成以下成果：

1、雙河水廠自動化控製技術應用設計方案；

2、雙河水廠監控平台，《雙河水廠自動化控製應用程序》一套；

3、雙河水廠自動控製係統安裝設計圖紙和控製係統工作原理圖；

4、監控中心監控平台操作說明書；
