自動化控製係統操作說明

（一）計算機係統操作

1.計算機開機順序操作：

1）啟動電源開關，等待一段時間後，屏幕上出現要求用戶登錄的提示，用戶直接進入到Windows 7操作係統平台界麵。

2）當進入Windows 7操作係統平台界麵後，係統會自動進入係統監控係統起始畫麵。

2.計算機圖形監控操作：

1）計算機圖形總匯

整個係統分為多個畫麵：總流程、微渦流斜管沉澱池、氣水反洗濾池、濾池參數設定、風機、加藥間、報警查詢，畫麵的切換可通過每個畫麵底部的畫麵切換按鈕。

2）計算機畫麵流程顏色設置

①當電機或泵運轉時，計算機屏幕上的電機或泵圖形會變成綠色。

②當電機或泵停止時，計算機屏幕上的電機或泵圖形會變成紅色。

③當電機或泵有故障時，計算機屏幕上的電機或泵圖形會變成黃色。

④當電動閥開到位時，計算機屏幕上的電動閥會變成綠色。

⑤當電動閥關到位時，計算機屏幕上的電動閥會變成紅色。

⑥當電動閥正在開或關時，計算機屏幕上的電動閥會變成黃色。

⑦當電動閥有故障時，計算機屏幕上的電動閥會變成灰色。

3.計算機畫麵分述

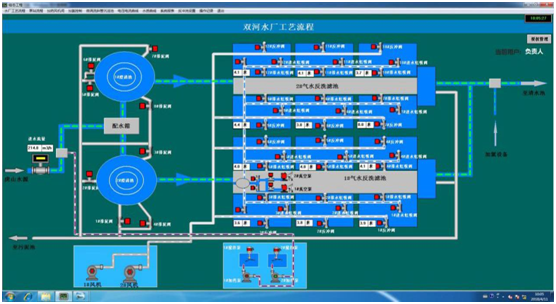

①開機後進入本係統的總流程畫麵，如下圖：

在總流程圖中可以看到本係統所有設備的運行狀態，查看一些重要的水質量數據，進入其他監控畫麵可點擊畫麵頂部的按鈕進行相應的監控畫麵。需要控製設備時，單擊相應的設備，在控製畫麵中進行控製。

電磁閥控製畫麵：

此控製畫麵中監視閥的各種狀態，並且對閥進行手自動操作。

風機、泵控製畫麵：

此控製畫麵中監視閥的各種狀態，並且對閥進行手自動操作。

②點擊“總流程”畫麵最頂部的“微渦流斜管沉澱池”按鈕框，便會進行微渦流斜管沉澱池的監控畫麵：

本畫麵中，可以監控微渦流斜管沉澱池的排泥閥運行狀態，查看濁度，流量、毒性分析數據等相關的參數。需要控製設備時，單擊相應的設備，在控製畫麵中進行控製。

數據顯示設定區為現場水質儀表的參數，為保證顯示數據與現場儀表的一致性，量程設備必須與現場儀表的量程設置一致。

排泥時間設定區為每天自動排泥時間，分為四個時間階段，如果每天不需要這麽多時間段排泥，可將時間設置為0。

排泥閥時間設定區為自動排泥時每個閥打開的時間，此處的單位為秒，設定時需要換算成秒輸入。

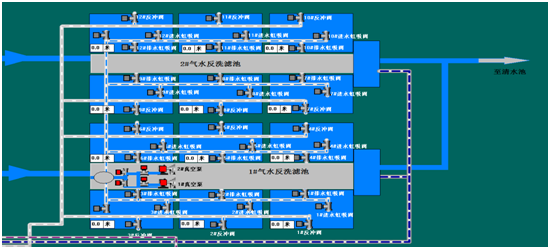

③點擊頂部的“氣水反洗濾池”按鈕框，便會進入濾池係統的監控畫麵：

在本畫麵中，可以監控進、排水虹吸閥的開關狀態、真空泵的運行狀態，各個濾池的液位及出水濁度，需要控製設備時，單擊相應的設備，在控製畫麵中進行控製。

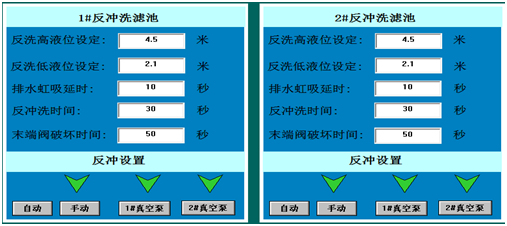

④點擊頂部的“濾池參數設定”按鈕框，便會進入濾池參數設置監控畫麵：

在本畫麵中，可以監控設置濾池的運行狀態及工藝參數，係統運行前需先進行參數設置。

進行虹吸形成實際：進行虹吸時閥、真空泵運行的時間。

反衝洗液位：當濾池超過此液位時進行反衝洗。

進水虹吸破壞時間：破壞進水閥動作的時間。

排水虹吸形成時間：反衝洗排水虹吸閥、真空泵運行時間。

氣水反衝洗：風機，反洗電動閥運行時間。

排水時間：氣水反衝洗後排水時間。

排水虹吸破壞時間：停止排水破壞時間。

當前狀態：顯示各個濾池動作的步驟。

“係統啟動”和‘係統停止’按鈕為濾池係統的全自動運行的控製按鈕，係統啟動後濾池進入全自動運行狀態，此按鈕變為綠色，係統停止時為紅色。

時間反衝洗控製: 為每天反衝洗的時間段，當時間到達設定時間，十二個濾池將依次反衝洗一遍。

出水濁度超標控製：當出水濁度超出此設定值時，十二個濾池將依次反衝洗一遍。

濾池反衝洗液位控製：分“單格衝洗”和“係統衝洗”單格衝洗時，點擊“單格衝洗”按鈕，此按鈕變綠色時為單格衝洗，此時當某濾池的液位超出反衝洗液位設定值時，隻執行當前濾池的反衝洗。

點擊“係統衝洗”，此按鈕變為綠色，當某濾池的液位超出反衝洗液位設定值時，不僅衝洗當前濾池，衝洗完後依次衝洗其他的濾池，直至十二個濾池反衝洗一遍。

“係統啟動”時：時間、液位、濁度有任何一個條件滿足時執行反衝洗。

注意：各個時間不能設置為零，會導致係統衝洗暫停。

沉沙器液位高時係統會暫停工作，當沉沙器液位高消失半個小時後，點係統複位係統將繼續工作。

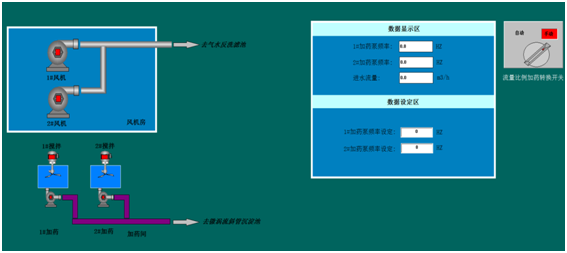

⑤點擊頂部的“風機、加藥”按鈕框，便會進入風機、加藥間的監控畫麵：

在本畫麵上，風機加藥間的設備運行狀態，加藥計量泵的頻率反饋和設定參數，需要控製設備時，單擊相應的設備，在控製畫麵中進行控製。

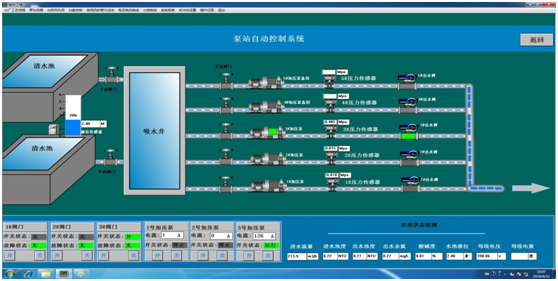

⑥點擊“泵站流程”按鈕框，便會進入泵站畫麵：

本界麵中，可以監控泵站所有泵的工作狀態，工作電流、工作電壓、出口壓力、泵的運行狀態，以及水池液位等。

⑦點擊頂部的“報表查詢”按鈕框，便會進入報警畫麵：

本畫麵，可以監控各種報警信息。操作員可以通過報價上工具欄的菜單鍵確定消息和執行其他功能。

報警產生時,報警信息為紅色。

報警離開時，報警信息為深綠色。

經操作員確定過，報警任然存在的，報警信息為藍色。

經操作員確認過，報警任然消失的，報警信息將消失。

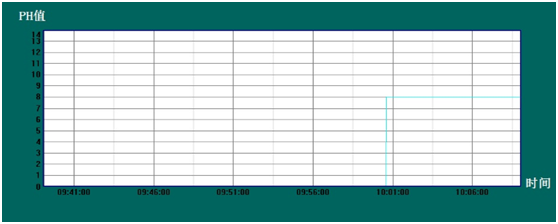

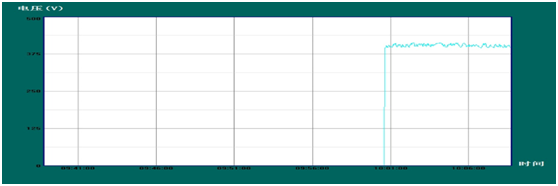

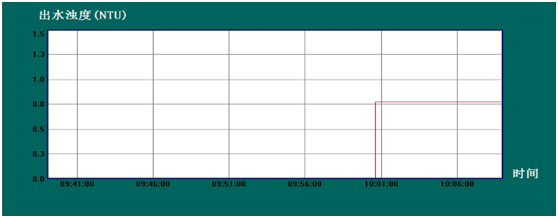

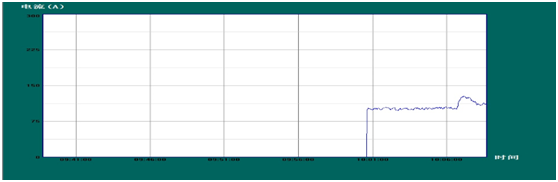

⑧點擊頂部的“電流電壓曲線”按鈕框，便會進入報表界麵

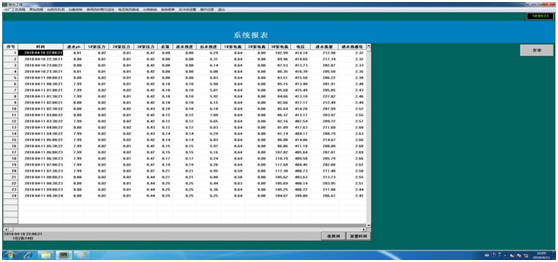

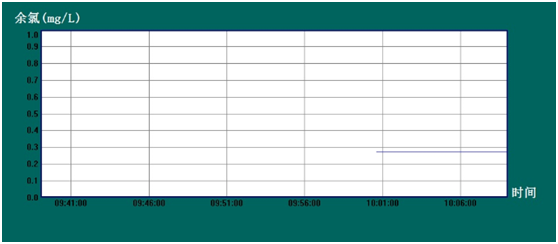

⑨點擊頂部的“水質報表”按鈕框，便會進入報表界麵
